最新のケーブル システムでツールレス コネクタが従来の RJ45 に取って代わられるのはなぜですか?

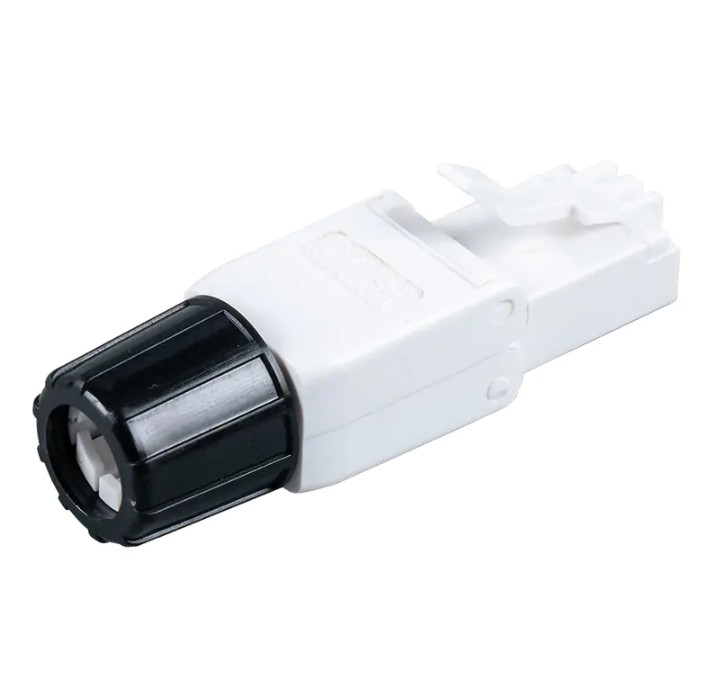

構造化ケーブル分野では、 ツールレスコネクタ 従来の RJ45 パンチダウン コネクタは段階的に置き換えられてきました 、データセンター、エンタープライズオフィス、FTTx アクセスシナリオの主流の選択肢になりつつあります。主な理由は、単一ポートのインストール時間を短縮できることにあります。 3～5分～30秒未満 、ポート通過率を増加させます 99.5%以上 、そして専門的なパンチダウンツールへの依存を排除します。 200 港を超える中規模から大規模プロジェクトの場合、この効率の向上は、建設サイクルを数日から数時間に短縮できることを意味し、包括的なコストの利点が完全に実現されます。 12～18ヶ月 .

この記事では、ツールレス コネクタと従来の RJ45 パンチダウン コネクタを、設置効率、保護評価、アプリケーション シナリオ、メンテナンス コストの 4 つの側面にわたって体系的に比較し、選択決定のフレームワークを提供します。

設置効率の比較：時間と人件費を定量的に分析

取り付け効率は、ツールレス コネクタの最も直観的な利点を表します。次のデータは、500 ポートを備えた一般的な中規模のデータセンター展開シナリオに基づいています。

表のデータからも明らかなように、 ツールレスコネクタは施工効率において圧倒的な優位性を誇ります 。従来の RJ45 パンチダウン コネクタでは、オペレータによる高度な力制御とワイヤ シーケンスの記憶が要求され、不均一な力により接触不良が発生しやすくなります。対照的に、ツールレス コネクタはスプリングプレスまたはスナップロック機構を利用して人的ミスを最小限に抑えます。頻繁なトポロジ調整が必要な机房環境では、ツールレス コネクタのモジュラー プラグ アンド プレイ設計により、再終端を行わずにポートのホットスワップもサポートされます。

保護等級の比較: 屋内オフィスから過酷な屋外環境まで

保護定格は、コネクタを選択する際に無視できない重要な指標です。ツールレス コネクタと RJ45 パンチダウン コネクタの間には、特に屋外および産業シナリオにおける保護機能の点で大きな違いがあります。

ツールレスコネクタの保護の利点

ツールレス コネクタの設計は、本質的に高い保護レベルを必要とするアプリケーションに適しています。精密射出成形のシール構造とスナップロック機構により、ツールレス コネクタは次のことを実現します。 IP68保護等級 、意味:

• 完全な防塵保護: 砂、塵、粒子の侵入による影響を受けずに長期間使用できます。
• 耐浸水性：連続使用可能 水深1.5メートルで30分以上
• 耐食性: 屋外での長時間の暴露に適した、耐紫外線性と耐食性のプラスチックで設計されています。

RJ45 パンチダウン コネクタの保護制限

オープン構造と手動パンチングへの依存により、従来の RJ45 パンチダウン コネクタは通常、次のような効果しか得られません。 IP20～IP44の保護等級 。これは、軽度の固体粒子の侵入や水の飛沫にしか耐えられず、屋外の雨、産業用粉塵、または地下の湿気の多い環境には適応できないことを意味します。 FTTx 屋外アクセス、産業オートメーション、およびエネルギー/電力シナリオでは、RJ45 パンチダウン コネクタには追加の保護ハウジングが必要となり、システムの複雑さとコストが増加します。

詳細なアプリケーション分析: データセンターから FTTx 屋外アクセスまで

データセンターの高密度ケーブル配線

データセンター環境では、キャビネットあたりのポート密度が 24 ポートから 24 ポートに進化しました。 96～144ポート 以上。ツールレス コネクタのコンパクトな設計により、1U のスペース内で高密度のポート展開が可能になります。さらに重要なのは、ネットワークが 10G から 25G/40G に進化するにつれて、ツールレス コネクタは、ケーブルを再配線することなく、より高仕様のシールド付きモジュールへの迅速な交換をサポートしていることです。対照的に、RJ45 パンチダウン コネクタは、高密度シナリオでの取り付けに時間がかかるだけでなく、頻繁なパンチ操作により隣接するポート ケーブルを損傷する危険性があります。

FTTx 屋外ファイバー アクセス

FTTH (Fiber to the Home) および FTTB (Fiber to the Building) の展開では、ツールレス コネクタの IP68 保護等級により、追加のシーリングなしで屋外のファイバー配電ボックスや壁に取り付けられたパッチ エンクロージャに直接設置できます。フィールド技術者はファイバの接続を完了した後、ツールレス コネクタをポートに直接挿入してカプセル化を完了できます。 接着剤の硬化を待たずに 、導入サイクルを大幅に短縮します。このようなシナリオでは、RJ45 パンチダウン コネクタを保護ハウジングと組み合わせる必要があり、システムが複雑になり、潜在的な障害点が増加します。

産業オートメーションとエネルギー/電力

産業シナリオにおけるケーブルシステムは、振動、粉塵、電磁干渉、極端な温度などの複数の課題に直面しています。ツールレス コネクタの全金属シールド バージョンは、外部電磁干渉 (EMI) を抑制できます。 -40dB以下 、幅広い動作温度範囲をサポートしながら、 -40℃～85℃ 、産業用イーサネット プロトコル (Profinet、EtherCAT など) の安定した動作を保証します。 RJ45 パンチダウン コネクタはそのような環境では事実上使用できないため、追加の保護およびシールド手段に依存する必要があります。

メンテナンスコストとライフサイクル分析

初期設置コストに加えて、コネクタの長期保守コストもプロジェクトの総所有コスト (TCO) に影響を与えます。この寸法におけるツールレス コネクタと RJ45 パンチダウン コネクタの違いは同様に重要です。

ツールレスコネクタのメンテナンス上の利点

• モジュール交換: ポートに障害が発生した場合は、古いモジュールを取り外して新しいモジュールを挿入するだけです。 メンテナンス時間を 30 分から 2 分に短縮
• 挿入寿命：ツールレスコネクタは、安定した性能を維持します。 750回以上の挿抜サイクル
• 損傷のない取り外し: 交換によってケーブルが損傷しないため、再ケーブルのコストが回避されます。
• 標準化された互換性: SC、LC、およびその他のファイバー インターフェイス タイプをサポートし、システムのアップグレードを容易にします。

RJ45 パンチダウン コネクタのメンテナンスの制限

RJ45 パンチダウン コネクタが終端されると、その後の交換や調整にはケーブルを切断して再度穴を開ける必要があります。これは次のことを意味します:

• メンテナンス作業を行うたびに利用可能なケーブルの長さが短くなり、複数回のメンテナンスサイクルではケーブル全体の交換が必要になる場合があります。
• 再穴あけにはオンサイトの専門スタッフが必要となり、人件費と対応時間が増加します
• パンチング操作は隣接するポートに干渉する可能性があり、二次障害のリスクが増加します

選択決定のフレームワーク: プロジェクトに最適なソリューションをマッチングする方法

ツールレス コネクタと RJ45 パンチダウン コネクタのどちらを選択する場合、プロジェクトの意思決定者は、次の側面にわたって体系的な評価を実施する必要があります。

プロジェクト規模と港数

を超える中～大規模プロジェクト向け 200ポート を参照すると、ツールレス コネクタの総合的なコスト上の利点が顕著に明らかになります。モジュールごとの調達コストは従来のパンチダウン製品よりわずかに高くなりますが、労働時間の節約、再作業率の削減、メンテナンスの利便性により、通常は投資の増分を回収できます。 12～18ヶ月 プロジェクト納品後。小規模プロジェクト (50 ポート未満) の場合、RJ45 パンチダウン コネクタには初期コストの面で一定の利点があります。

導入環境と保護要件

環境アセスメントは選択の最初のステップです。

• 屋内オフィス環境 : RJ45 パンチダウン コネクタは基本的なニーズを満たすことができますが、ツールレス コネクタは依然として高い取り付け効率を提供します
• データセンターのサーバールーム : ツールレス コネクタは、特に高密度のパッチ パネルや頻繁なトポロジ調整が必要な環境において、優れた選択肢です。
• 屋外/産業環境 : ツールレス コネクタの IP68 保護等級により、それが唯一の実行可能な選択肢になります。

メンテナンスの頻度とアップグレードの計画

プロジェクトで頻繁にポート機能の調整が必要な場合、または今後 3 ～ 5 年以内にネットワークのアップグレードを計画している場合、ツールレス コネクタのモジュール設計により、長期的なメンテナンス コストが大幅に削減されます。逆に、長期的な静的ネットワークを使用した 1 回限りの展開の場合、RJ45 パンチダウン コネクタの初期コストの利点がより魅力的になる可能性があります。

業界のトレンド: 進化の方向性 ツールレスコネクタ テクノロジー

今後を見据えて、ツールレス コネクタおよび接続テクノロジー業界は、次の 3 つの明確な方向に進化しています。

継続的な速度上昇 : 400G イーサネット規格が徐々に定着するにつれて、接続コンポーネントの帯域幅要件はさらに増加します。次世代のツールレス コネクタは、より小さな物理的設置面積内でより高い信号整合性を達成する必要があり、材料科学 (低損失 PCB 基板など) とコンタクト設計に対する要求が高まります。

インテリジェントな統合 : 一部のハイエンド ツールレス コネクタには、ポート ステータス監視機能が統合され始めており、LED インジケータやネットワーク管理インターフェイスを通じてリアルタイムの接続ステータス、伝送速度、障害アラートが表示されます。この「接続の可視化」機能により、トラブルシューティングの時間が大幅に短縮されます。

グリーンエネルギー志向 : PoE (Power over Ethernet) テクノロジーの普及により、ツールレス コネクタはデータを送信するだけでなく、電力も伝送する必要があります。新しい PoE (802.3bt) 規格は、単一ポート出力をサポートします。 90W 、コネクタの熱設計と通電容量に新たな課題が生じています。同時に、業界はハロゲンフリーの難燃性ハウジングやリサイクル可能な金属メッキなど、より環境に優しい材料ソリューションを模索しています。
