データセンターでツールレス RJ45 コネクタを使用する利点は何ですか?

工具不要の RJ45 コネクタは、圧着プラグと比較して取り付け時間を最大 70% 短縮し、専用の圧着工具の必要性を排除し、高密度サーバー ラックでの終端失敗のリスクを軽減します。ホールごとに数千のドロップを実行しているデータ センターの場合、これは導入スケジュールの短縮、不良終了時のコールバックの減少、ポートごとの人件費の削減に直接つながります。以下のセクションでは、これらのゲインがどこから来るのか、そして特定のラックに適切なツールレスプラグを選択する方法を正確に説明します。

データセンターが工具不要の RJ45 コネクタから得られる 5 つの主要な利点

工具不要の RJ45 コネクタと従来の圧着 RJ45 コネクタの比較

ツールレスコネクタが最大の価値を発揮する場所

すべてのケーブル配線作業が工具不要の設計から同様に恩恵を受けるわけではありません。この影響は、速度、密度、および再作業の頻度が未加工の単位コストを上回る環境で最も大きくなります。

• ハイパースケールおよびコロケーションの構築 — タイトなスケジュールで何千もの同一のドロップを設置すると、ケーブルごとの時間の節約が最大限のメリットをもたらします。
• 一時的またはテストラボのケーブル配線 — 繰り返し再加工が必要なコネクタは、1 回の圧着後に廃棄されるのではなく、引き続き使用可能です。
• 混合乗員施設 — さまざまなスキル レベルの請負業者を使用するプロジェクトでは、より安定したリンク パフォーマンスが得られます。
• ライブラックでの改造プロジェクト — 技術者は、圧着工具による振動やクリアランスの問題を発生させることなく、アクティブな機器の近くで結線できます。

ツールレスプラグ製品シリーズ

Cat6A、Cat7、および Cat8 ツールレス RJ45 コネクタのサンプルは、シールド付きおよびシールドなしのビルドで利用可能で、データセンターのパッチ パネルや高密度ラックに適しています。

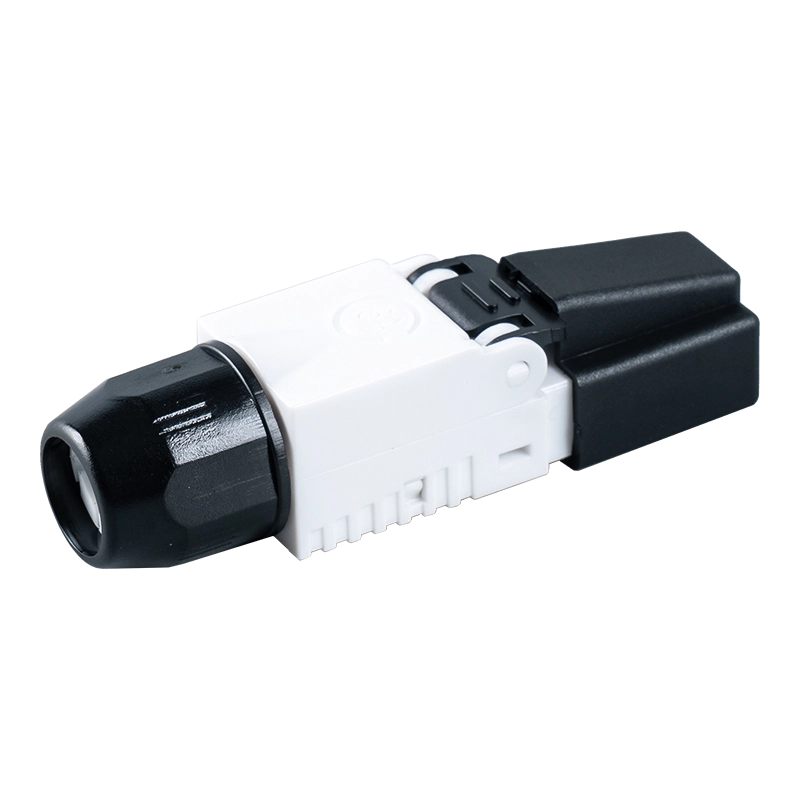

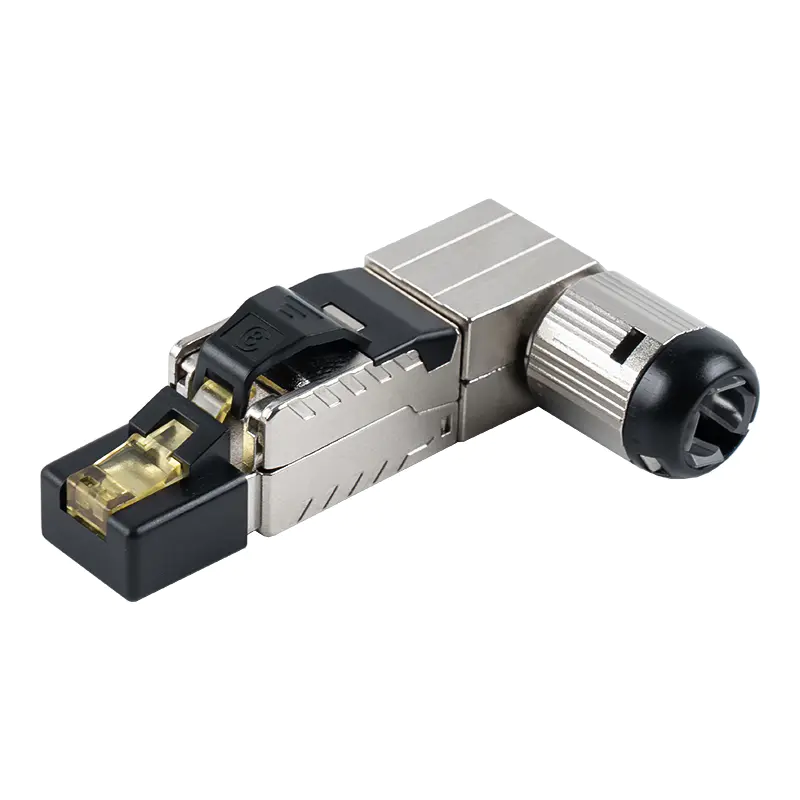

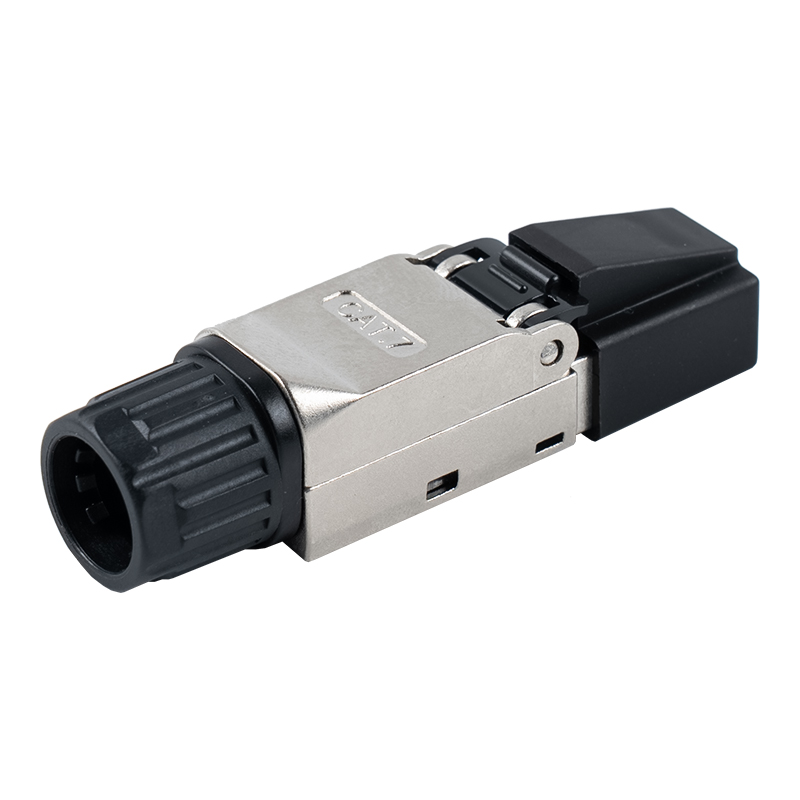

Cat6A シールド付きツールレス RJ45 コネクタ Cat6A / シールド付き Cat7 シールド付きツールレス RJ45 コネクタ Cat7 / シールド付き Cat8 シールド付きツールレス RJ45 コネクタ Cat8 / シールド付き Cat6A シールドなしツールレス コネクタ (ウィング) Cat6A / シールドなし Cat6A シールド付きメタル バックル ツールレス コネクタ Cat6A / メタルバックル

シールド付きまたはシールドなし — どのツールレス プラグがラックに適合するか

工具不要の設計では、ランにシールドが必要かどうかは変わりません。その決定は依然としてケーブル経路の周囲の電気環境に依存します。シールドされた工具不要の RJ45 コネクタは、シールドが誘導ノイズをパネルを介してアースに排出するため、配電ユニット、発電機、HVAC モーター、または高電圧ケーブルと共有される密集した電線管の近くに最適です。シールドされていないツールレス プラグは、電磁干渉が最小限に抑えられている標準的なサーバー ルームやオフィスに隣接する機器のクローゼットでうまく機能し、大規模な終端が容易でありながら、ユニットあたりのコストが低くなります。

大規模ビルド向けのツールレス コネクタの調達

プロジェクトで数千のポートにわたって一貫した品質が必要な場合、複数のサプライヤーからのバッチを混合するのではなく、単一の OEM ツールレス コネクタ工場から調達することが合理的です。寧波ベターベル (BTBL) は、Cat5e から Cat8 までをサポートするツールレス プラグ工場およびシールド RJ45 ツールレス プラグ工場として運営されており、これをキーストーン ジャック工場、パッチ パネル工場、フェイス プレート工場、取り付けボックス、ボトム ボックス、インライン カプラー ハードウェアなどのアクセサリ用のケーブル管理工場などの関連する構造化ケーブル配線ラインと組み合わせています。屋外または高度な保護の展開の場合、同じ IP68 コネクタ工場ラインで防塵および防水テストがカバーされ、角度の付いたエントリ ポイントを使用するラック ビルダーは、90 度キーストーン ジャックの工場カタログから狭いキャビネットのクリアランスに適合することもできます。工具不要の RJ45 およびモジュラー ジャックの工場部品表全体を 1 つのラインから調達することで、品質管理が簡素化され、リピート注文のリードタイムが短縮されます。

よくある質問

設置速度と長期信頼性を比較検討するデータセンターにとって、ツールレス RJ45 コネクタは実用的な中間点を提供します。つまり、シールド付きまたはシールドなしのタイプがラック環境に正しく適合していれば、認定されたチャネルのパフォーマンスを犠牲にすることなく、より迅速な導入が可能になります。
