シールド付きパッチ パネルとシールドなしパッチ パネル - どちらが必要ですか?
2026-07-10ケーブル配線がモーター、蛍光灯安定器、エレベーター、溶接装置、MRI 室、または電力線と共有する密集した導管の近くを通る場合は、シールドされたパッチ パネルを選択してください。電磁干渉が最小限に抑えられる標準的なオフィス、小売スペース、学校、住宅の設置には、シールドなしのパッチ パネルを選択してください。決定は、ケーブル経路の近くにどれだけの電気ノイズが存在するかという 1 つの質問によって決まります。答えが多い場合、シールドは信号の完全性を保護します。答えが非常に小さい場合、シールドされていないハードウェアは、より低コストで簡単な設置で同じデータ パフォーマンスを提供します。
シールド構造と非シールド構造の違い
どちらのパネル タイプも同じツイスト ペア ケーブルを終端し、同じカテゴリ定格をサポートしますが、ポートとパネルの背面で物理的な構造が異なります。
シールド付き (STP/FTP) パッチ パネル
シールド パネルは、各ポートまたはパネル本体全体を、ラックのアース グラウンドに接着された金属箔または編組層で包みます。このシールドは、電磁干渉が銅線ペアに到達する前に遮断し、クロストークや外部ノイズによる信号の破損を防ぎます。シールドされたパネルには、パネルからラック フレーム、そして最終的には建物のアースまでの連続したアース パスが必要です。これは、接着されていないシールドがアンテナのように動作し、ノイズをブロックするのではなくノイズを発生させる可能性があるためです。
シールドなし (UTP) パッチ パネル
シールドされていないパネルは、内部ペアのツイスト レートのみに依存して干渉を打ち消します。金属シールドや接地の必要がないため、設置が迅速になり、ハードウェア自体が軽量で安価になります。低ノイズ環境では、Cat6 または Cat6A リンクをエラー率仕様内に十分に維持するには、ツイストペア キャンセルだけで十分です。
シールドされたパッチパネルが必要な場合
設置場所が一貫したノイズ源の近くにある場合、シールドにはコストがかかります。以下の表は、実際の展開環境から抽出された一般的なシナリオを示しています。
| 工業用フロアおよび工場 | 可変周波数ドライブ、溶接装置、大型モーターは、シールドなしのケーブルでは阻止できない強力な EMI を生成します。 |
| ポート密度の高いデータセンター | 束ねられたケーブルが共有トレイ内を通ると、相互クロストークが発生します。シールドは各リンクを分離します。 |
| 病院と画像処理室 | MRI および診断装置は干渉を発し、近くの敏感なネットワーク トラフィックを混乱させる可能性があります。 |
| 共用電力管を備えた建物 | 電線管と数メートル以上平行に走る場合は、シールドの恩恵を受けます。 |
| Cat6A を介した 10GBASE-T の導入 | 500 MHz までの高い周波数はエイリアン クロストークの影響を受けやすいため、新しい 10 Gbps ビルドではシールドされた Cat6A パネルが一般的です。 |
シールドされていないパッチ パネルが現実的な選択である場合
ほとんどの商用および住宅用ネットワークは、上記の干渉レベルに遭遇することはありません。 37 ～ 55 メートルの距離制限内で 1 Gbps または 10 Gbps で Cat6 を実行している標準的なオフィスの場合、シールドされていないパッチ パネルは、データ スループットの点でシールドされたパッチ パネルと同等に機能します。節約は 3 つの場所から得られます。パネル コストの削減、接地ハードウェアやボンディング ストラップの不要、設置者がすべてのポートでシールド接続を管理する必要がないため、終端処理が高速化されます。学校、小売店、小規模オフィス、ホーム ネットワークでは、シールドなしが標準でコスト効率の高いオプションです。
並べて比較
| 因子 | シールド付きパッチパネル | シールドなしパッチパネル |
| EMI除去 | 高、外部の電気ノイズをブロック | 中程度、ペアツイストのみに依存 |
| 接地が必要です | はい、ラックアースへの継続的な接続 | いいえ |
| インストール時間 | より長い、アースストラップとボンディングチェックが必要 | 短い、標準パンチダウンのみ |
| 相対コスト | より高く、通常はポートあたり 20 ～ 40% 増加します | ベースラインコストの削減 |
| ベストフィット | 産業現場、データセンター、10GBASE-T は EMI の近くで稼働 | オフィス、家庭、学校、標準的な商用ケーブル配線 |
シールド付きパッチパネルの製品範囲

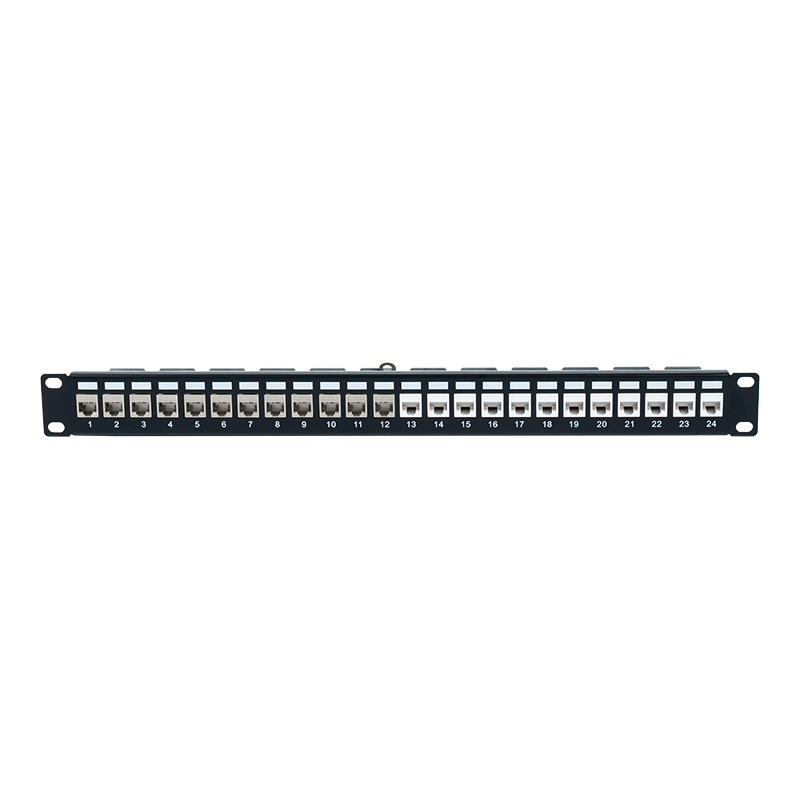

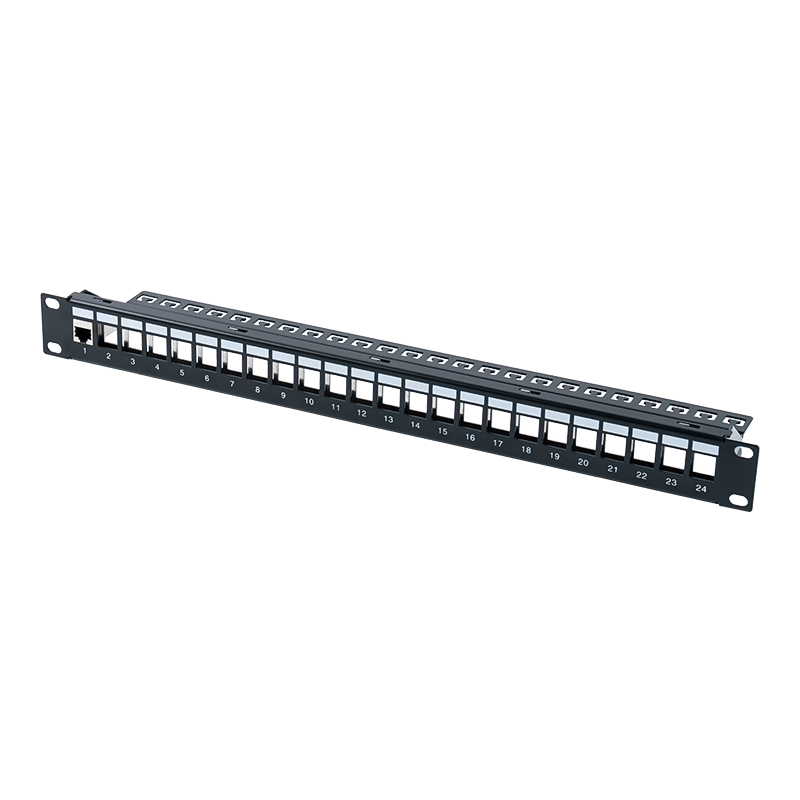

以下は、カテゴリ 6 および Cat6A ケーブル配線用に製造されたシールド付きパッチ パネル フォーマットのサンプルで、8 ～ 24 のポート数と 10 インチからフル 19 インチのラック幅をカバーします。
シールドパネルの接地要件
シールド パネルは、シールドにアースへの低抵抗パスがある場合にのみ正しく機能します。この手順をスキップすると、最も一般的なインストール エラーが発生し、シールドされた実行のパフォーマンスがシールドなしの実行よりも低下する可能性があります。
ラックの接着
ラック フレーム自体には、通常 6 AWG 以上のサイズの専用接地導体が必要で、建物の主接地母線に接続されます。
各パネルの接着
シールド パネルでは、パネル シャーシでアース ラグ、ネジ、または編組ストラップを使用します。隣接するパネル間のグランド ループを避けるために、ラック内のすべてのパネルを同じグランド ポイントに接続する必要があります。
導通確認
設置後、パネルのシールドと建物のアース間の導通テストでは、1 オームを下回る値が得られるはずです。これより高い値は、ラグが緩んでいるか、ボンディング ジャンパーが欠落していることを示しています。
パネルのタイプを選択する際のよくある間違い
現場監査では 2 つの間違いが繰り返し現れます。 1 つ目は、シールドされたハードウェアを接地せずに取り付けることです。これにより、保護を追加することなくコストが増加し、ハムやノイズが拾われる可能性があります。 2 つ目は、三相電力導管とトレイを共有する運用でシールドされていないパネルを使用することです。これにより、事後診断が困難な断続的なパケット損失が発生します。建物全体で 1 つのタイプをデフォルトとするのではなく、パネルを実際の電気環境に一致させることで、両方の問題を回避できます。
よくある質問
シールドされたパッチパネルは速度を向上させますか?
いいえ。シールドによってカテゴリ評価の最大データ レートが向上するわけではありません。ノイズの多い環境でのエラー率が減少し、ネゴシエートされた低速に低下するのではなく、リンクが定格速度で動作し続けます。
シールド付きパネルとシールドなしパネルを同じラック内に混在させることはできますか?
はい、ただし、シールドされたポートでは引き続きシールドされたパッチ コードとキーストーン ジャックをエンドツーエンドで使用する必要があります。シールドされたパネルとシールドされていないコードを混在させると、そのリンクのシールド効果が無効になります。
10 Gbps の Cat6A にはシールドケーブルが必要ですか?
厳密には必須ではありませんが、シールドされた Cat6A は、500 MHz でより大きな要因となる、隣接する束ねられたケーブル間のエイリアン クロストークを低減するため、密集した設置環境では一般的です。
シールド付きパッチパネルの価格はどれくらいですか?
シールドされたパネルは、通常、シールドされていない同等のパネルよりもポートあたりの動作が 20 ～ 40% 高くなります。これは主に、パネルに含まれる金属シールド材と接地ハードウェアによるものです。
